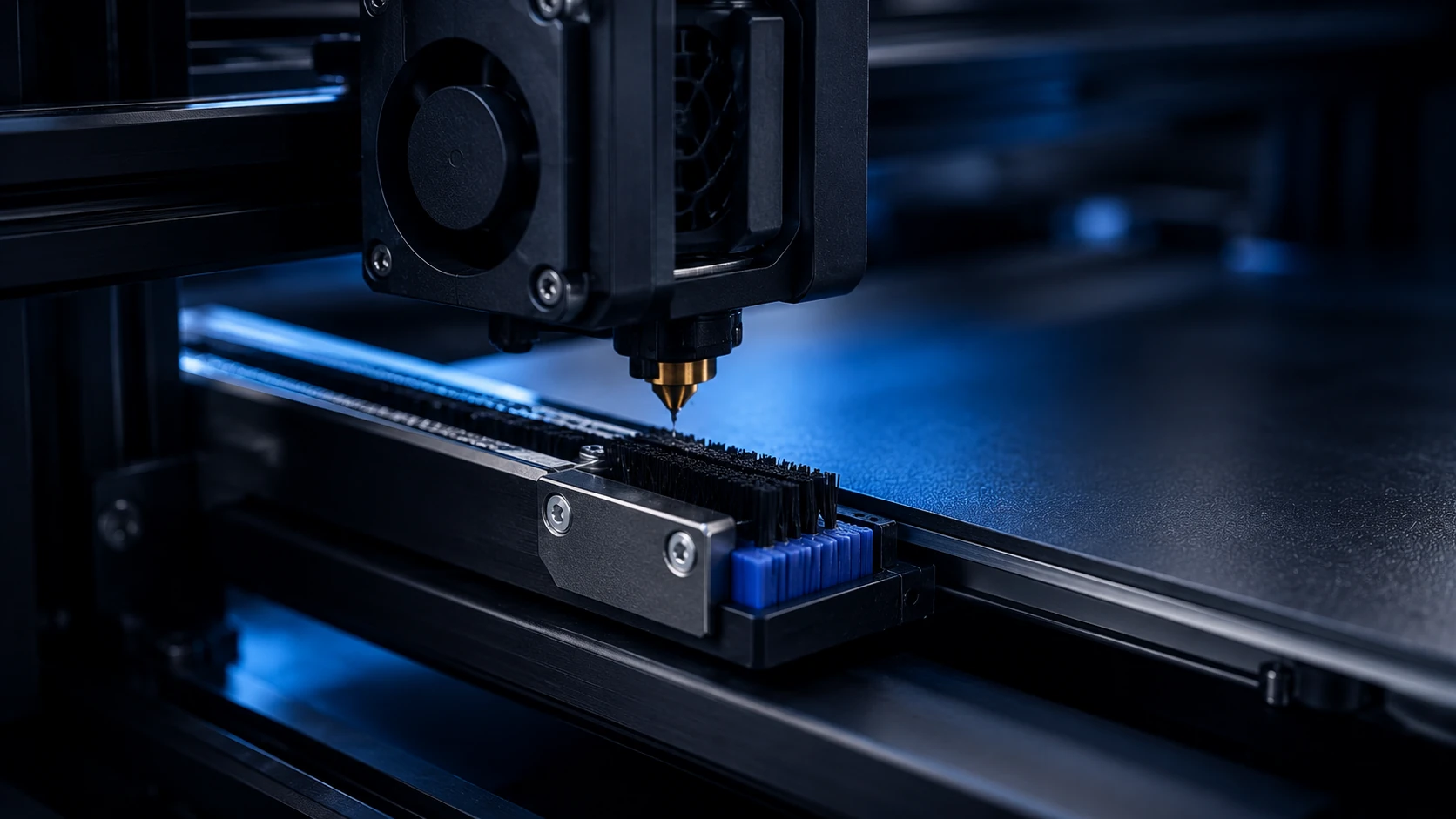

Nozzle-Wiper & automatische Z-Referenz: Warum eine saubere Düse den First Layer beeinflusst

Bei vielen modernen 3D-Druckern passiert vor dem eigentlichen Druck inzwischen deutlich mehr als nur „Home und los“: Die Düse wird aufgeheizt, abgestriffen, abgekühlt, an einer Referenzfläche gereinigt und anschließend für Z-Homing, Bed Mesh oder First-Layer-Kalibrierung genutzt. Genau deshalb ist der Nozzle-Wiper heute ein echtes Präzisionsbauteil – und nicht bloß ein Komfortteil, das ein bisschen Filament von der Düse kratzt.

Bleibt ein kleiner Filamentknubbel an der Düsenspitze hängen, ist die Folge nicht bei jedem Drucker gleich. Bei Systemen, die die Düse selbst als mechanischen Messpunkt verwenden, kann der Kontaktpunkt jedoch verfälscht werden. Bei anderen Sensorkonzepten beeinflusst eine verschmutzte Düse eher die Extrusion, die Wipe-Sequenz oder den tatsächlichen Abstand der Düsenspitze zur Platte. Deshalb gilt: Wiper, Düsenspitze und Sensorprinzip müssen zusammen betrachtet werden.

Warum die Düsenspitze heute Teil der Messkette sein kann

Bei klassischen Druckern mit separatem mechanischem Endschalter oder induktivem Probe war die Düse für das reine Z-Homing nicht zwangsläufig der Messfühler. Viele aktuelle Systeme nutzen dagegen Loadcells, Kraftsensoren, Drucksensoren oder andere Verfahren, bei denen der Drucker einen Kontakt der Düse mit Bett oder Referenzfläche erkennt. In solchen Fällen ist die geometrische Unterkante der Düse Teil der Referenz.

Prusa beschreibt beim Mesh Bed Leveling ausdrücklich, dass Schmutz an der Düse die Messung stören kann: Drückt ein Rest an der Düsenspitze das Bett beim Probing herunter, kann die Abweichung groß genug werden, dass die Messung erneut gestartet wird. Auch bei Tool-Offset-Kalibrierungen weist Prusa darauf hin, dass die Düsenspitzen sauber sein müssen.

Das erklärt ein Fehlerbild, das schnell wie ein „verstellter Z-Offset“ aussieht: Nicht die gespeicherte Position hat sich zwingend verändert – möglicherweise war lediglich der mechanische Referenzpunkt beim Messen nicht mehr die echte Düsenspitze.

Was ein moderner Nozzle-Wiper tatsächlich macht

Ein Wiper kann je nach Drucker aus Silikon, Metall, Bürstenmaterial, einer Abstreiflippe, einem Reinigungspad oder einer Kombination daraus bestehen. Moderne Systeme nutzen teilweise mehrere Reinigungsstufen.

Bambu Lab beschreibt bei der A1-mini-Wartung beispielsweise zwei Funktionen: Der Silikonwischer entfernt Filamentreste, während eine Metallfläche die Stirnseite der Düse säubert und glatt halten soll. Bei neueren Bambu-Systemen wird die Reinigung ebenfalls in grobes und feines Wischen aufgeteilt. Damit wird deutlich: Der Wiper soll nicht nur einen Faden abstreifen, sondern eine reproduzierbare Düsenspitze für den nächsten Prozessschritt herstellen.

Typische Verschleißbilder am Wiper

Das klassische Fehlerbild: First Layer plötzlich zu hoch oder zu tief

Besonders tückisch ist ein verschmutzter Wiper, wenn der Drucker vor jedem Druck automatisch referenziert. Ein kleiner Filamentrest kann dann verschwinden, wieder auftauchen oder je nach Material unterschiedlich groß sein. Das Problem wirkt dadurch nicht konstant: Ein Druck ist perfekt, der nächste zu hoch, nach erneutem Homing passt es plötzlich wieder.

Bei einem solchen Verlauf sollte man nicht als Erstes dauerhaft den Z-Offset verändern. Ein Offset kann den sichtbaren Fehler zwar kompensieren, aber die eigentliche Ursache bleibt bestehen – und beim nächsten sauberen Messvorgang ist die Kompensation dann selbst falsch.

Herstellerbeispiele: was aktuelle Dokumentationen zeigen

Bambu Lab

Bambu nennt den Zustand des Nozzle-Wipers in aktuellen First-Layer-Troubleshooting-Guides ausdrücklich als Prüfpunkt. Der Wiper soll sauber, korrekt eingesetzt und bei Metallkomponenten nicht verbogen sein. Für A1/A1 mini wird die Funktion der Silikon- und Metallreinigung separat beschrieben. Bei Systemen mit Purge-Wiper kann zusätzlich eine Positionskalibrierung relevant sein, wenn die Düse den Wiper nicht korrekt trifft.

Prusa

Prusa dokumentiert besonders klar den Zusammenhang zwischen sauberer Düse und Probing: Beim Mesh Bed Leveling kann Düsenschmutz die Kraftmessung beeinflussen. Bei XL- und INDX-Kalibrierungen sollen die Düsenspitzen ebenfalls sauber sein, bevor Tool-Offset- oder Nozzle-Cleaning-Tests bewertet werden. Das ist ein gutes Beispiel dafür, warum „Düse außen sauber“ heute nicht nur eine kosmetische Wartungsregel ist.

Creality

Bei aktuellen Creality-Systemen gibt es eigene Anleitungen zum Nozzle-Wiper-Replacement bzw. zur Wipe-Einheit. Neuere Plattformen reinigen die Düse automatisiert vor dem Druck. Wenn der Wiper mechanisch verschlissen, falsch montiert oder verschmutzt ist, sollte deshalb zuerst die Reinigungsmechanik geprüft werden, bevor man automatische Kalibrierung als grundsätzlich fehlerhaft einstuft.

Snapmaker

Snapmaker führt beim U1 eine saubere Düse ausdrücklich in der First-Layer-Fehlersuche und empfiehlt erneute automatische Kalibrierung unter anderem nach Düsentausch oder Änderungen an Toolheads. Beim Toolchanger ist eine saubere, reproduzierbare Düsengeometrie besonders wichtig, weil mehrere Tools zueinander referenziert werden.

Flashforge und QIDI

Auch hier findet sich derselbe Grundgedanke: Flashforge empfiehlt bei First-Layer-/Auto-Level-Problemen zunächst Düse und Bett von Rückständen zu befreien. QIDI nennt „Platte und Düse reinigen, dann neu leveln“ als einen der ersten Schritte bei Qualitätsproblemen. Nicht jeder Drucker nutzt dabei dasselbe Messprinzip – die saubere Düse bleibt aber ein gemeinsamer Basisschritt.

Sovol

Beim SV08 und neueren Sovol-Systemen muss genauer unterschieden werden, weil neben mechanischer Düsenerkennung auch Eddy-Current-Sensorik eingesetzt wird. Sovol dokumentiert eigene Nozzle-Cleaning-Module, Silikonbürsten und Reinigungsbleche sowie Kalibrierfehler der Eddy-Sensorik. Hier wäre es falsch, jeden Z-Fehler pauschal dem Wiper zuzuschreiben. Gerade bei solchen Systemen muss auch Sensorlage, Gantry-Ausrichtung und Kalibrierzustand geprüft werden.

Nicht jeder Auto-Leveling-Drucker ist gleich empfindlich

Das ist wichtig, weil im Internet gern ein einzelner Lösungsweg auf alle Drucker übertragen wird. Ein Workaround für einen Loadcell-Drucker muss bei einem Eddy-System nicht die richtige Diagnose sein.

So prüfst du Wiper und Düse systematisch

1. Drucker abkühlen lassen und sicherstellen, dass keine heiße Düse versehentlich berührt wird.
2. Wiper visuell prüfen: Risse, Kerben, Verformung, lose Befestigung, Filamentreste.
3. Waste-/Purge-Bereich prüfen: Harte Filamentstücke können den Wiper oder dessen Bewegung behindern.
4. Düsenspitze ansehen: Sitzt ein harter Tropfen auf der Stirnfläche oder nur ein dünner Faden?
5. Wipe-Sequenz beobachten: Trifft die Düse den vorgesehenen Bereich vollständig?
6. Nach Reinigung neu kalibrieren: Erst jetzt Homing/Bed Mesh/First-Layer-Test durchführen.
7. Ergebnis vergleichen: Nicht gleichzeitig Flow, Z-Offset, Bett-Temperatur und Wiper ändern.

Düse reinigen: Bürste ist nicht gleich Bürste

Bei einer heißen Düse muss das Werkzeug zum Material des Hotends passen. Eine Messingbürste ist bei vielen klassischen Messingdüsen üblich, aber nicht für jede Beschichtung automatisch die beste Wahl. Beschichtete oder spezielle Nozzles können empfindlicher sein. Deshalb gilt: Herstellerangabe des konkreten Hotends hat Vorrang.

Prusa empfiehlt bei bestimmten Wartungsabläufen eine Messingbürste an der erhitzten Düse. Andere Hersteller setzen eher auf den eingebauten Wiper oder definierte Reinigungstemperaturen. Aggressives Kratzen mit Stahlwerkzeugen kann Beschichtungen beschädigen oder die Düse mechanisch belasten.

Warum kaltes Abreißen von Filamentresten problematisch sein kann

Ein vollständig erkalteter PETG- oder TPU-Klumpen kann sehr fest an Düse und Silikonsocke sitzen. Wird er mit Gewalt abgerissen, können Socke, Thermistorleitungen oder Heizkabel belastet werden. Sicherer ist es, die Düse kontrolliert auf eine geeignete Temperatur zu bringen und den Rest nach Herstellervorgabe zu lösen.

Wann muss der Wiper ersetzt werden?

Es gibt kein universelles Stundenintervall, das für alle Drucker sinnvoll wäre. Der Verschleiß hängt von Material, Purge-Häufigkeit, Temperatur, Wiper-Konstruktion und Druckvolumen ab. Ein Multi-Material-Drucker mit vielen Wechseln belastet seine Reinigungsmechanik anders als ein Single-Material-Drucker mit fünf Drucken pro Monat.

Ersetzen würde ich den Wiper, wenn mindestens eines dieser Kriterien erfüllt ist:

• sichtbare Risse oder fehlende Bereiche,
• deutlich bleibende Verformung,
• Düse wird trotz korrekter Sequenz nicht mehr sauber,
• Metallteil verbogen und nicht laut Hersteller justierbar,
• Wiper hat Spiel oder lässt sich nicht sicher befestigen,
• Herstellerdiagnose fordert Austausch.

Material spielt eine Rolle

PLA hinterlässt oft andere Reste als PETG, TPU oder faserverstärkte Filamente. PETG kann lange zähe Fäden ziehen und am Hotend haften. TPU kann sich elastisch um Wiperbereiche legen. CF/GF-Materialien erzeugen zusätzlichen abrasiven Staub im Filamentpfad. Wer häufig Material wechselt, sollte deshalb nicht nur nach Kalender warten, sondern den tatsächlichen Zustand beobachten.

Wiper sauber, First Layer trotzdem schlecht?

Dann geht die Diagnose weiter. Typische nächste Punkte:

• Druckplatte sauber und korrektes Plattenprofil?
• Bed Mesh oder Z-Homing reproduzierbar?
• Düse korrekt montiert und nicht locker?
• Hotend nach Düsenwechsel vollständig eingesetzt?
• Sensor, Loadcell oder Eddy-System ohne Fehler?
• Bett mechanisch stabil und Platte vollständig aufgelegt?
• First-Layer-Flow und Filamentdurchmesser plausibel?

Für eine systematische Eingrenzung lohnt sich der LayerKompass Druckfehler-Finder. Dort ist der verschmutzte Wiper bereits als mögliche Ursache eines auffälligen automatischen First Layers berücksichtigt.

Der häufigste Denkfehler: „Ich stelle einfach den Z-Offset nach“

Bei älteren Druckern war manuelle Z-Offset-Korrektur oft ein normaler Teil des Workflows. Bei modernen Systemen mit automatischer Referenzierung sollte eine plötzlich notwendige große Korrektur dagegen als Symptom verstanden werden. Wenn ein Drucker gestern korrekt referenziert hat und heute plötzlich 0,2 mm danebenliegt, ist die Frage „was hat sich verändert?“ meist wertvoller als „welchen Offset muss ich eintragen?“.

Genau hier zahlt sich Wartung aus: Saubere Düse, intakter Wiper, korrekt sitzende Platte und funktionierende Sensorik sorgen dafür, dass die Automatik überhaupt reproduzierbar arbeiten kann.

Praxis-Checkliste

Fazit

Der Nozzle-Wiper ist bei modernen 3D-Druckern kein nebensächliches Verschleißteil. Er hält die Düsenspitze in einem reproduzierbaren Zustand – und genau dieser Zustand kann bei automatischem Homing, Bed Mesh, Tool-Offset-Kalibrierung und First-Layer-Start entscheidend sein.

Der wichtigste Unterschied zu alten Wartungsratschlägen lautet deshalb: Nicht nur den Drucker schmieren und die Platte reinigen – auch die automatische Reinigungs- und Referenzkette verstehen. Ein verschlissener Wiper kann einen scheinbaren Z-Fehler erzeugen, ein Sensorfehler kann aber genauso gut ganz andere Ursachen haben. Gute Diagnose trennt beides.
