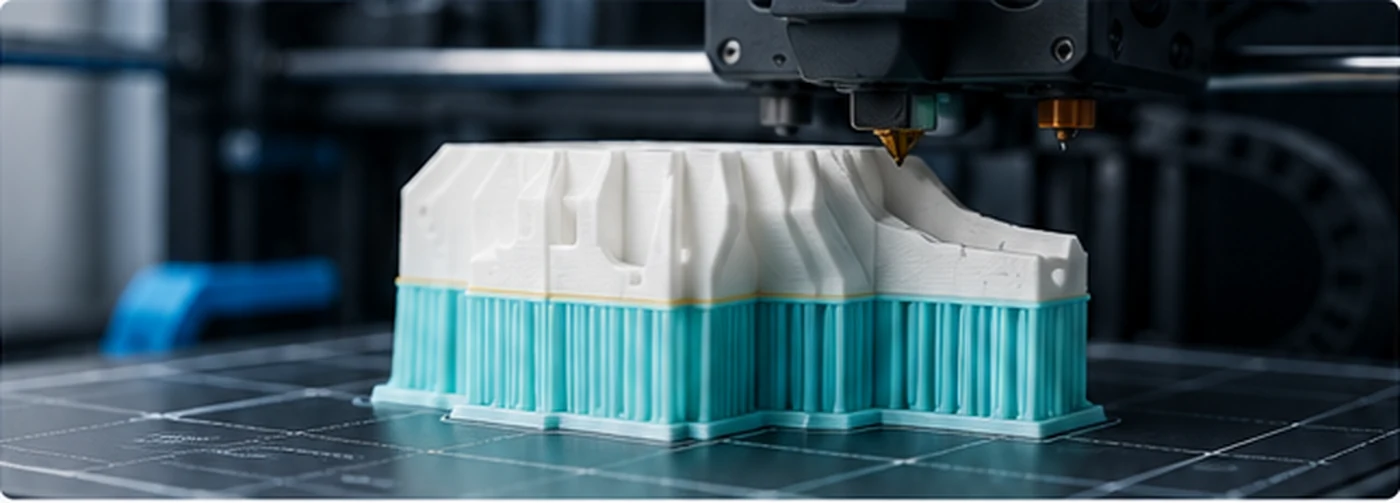

Ein Multi-Tool-Drucker kann Supports deutlich eleganter lösen als ein klassischer Single-Material-Druck: Der Supportkörper bleibt im Modellmaterial, während nur die letzten Kontaktlagen aus einem zweiten Material bestehen. Besonders interessant ist die Kombination PLA ↔ PETG, weil beide Materialien unter geeigneten Bedingungen genügend Halt während des Drucks bieten, sich an der fertigen Grenzfläche aber vergleichsweise schlecht miteinander verbinden.
Genau das macht sie als Support-Interface interessant: Statt einen großen Z-Abstand einzuplanen, kann die Schnittstelle dichter an das Modell rücken. Die Unterseite eines Überhangs wird dadurch oft deutlich sauberer und die Trennschicht lässt sich nach dem Abkühlen leichter lösen.
Das Verfahren ist jedoch keine universelle Null-Abstand-Abkürzung. Materialrezeptur, Temperatur, Kühlung, Interface-Dichte, Geometrie und die konkrete Druckerarchitektur entscheiden darüber, ob die Grenzfläche sauber trennt oder einzelne Bereiche zu stark bzw. zu schwach haften.
Warum PLA und PETG als Trennschicht funktionieren können
Bei einem Support aus demselben Material entsteht ein Zielkonflikt. Je kleiner der Abstand zum Modell, desto besser wird die gestützte Unterseite – aber desto stärker kann der Support mit dem Bauteil verschmelzen. Vergrößerst du den Abstand, lässt sich der Support leichter entfernen, die Unterseite muss jedoch stärker über einen Luftspalt „brücken“.
Eine schlecht haftende Materialpaarung kann diesen Zielkonflikt entschärfen. PLA und PETG besitzen unterschiedliche Polymerchemie und verbinden sich normalerweise nicht so zuverlässig miteinander wie zwei Schichten desselben Materials. Das lässt sich gezielt als mechanische Trennfuge nutzen.
Prusa dokumentiert für den XL Multi-Tool ausdrücklich erfolgreiche Kombinationen PETG mit PLA-Support und PLA mit PETG-Support. Bambu beschreibt ebenfalls Workflows, bei denen PLA bzw. PETG nur als Support-Interface eingesetzt wird. Das Prinzip ist also keineswegs nur ein Community-Trick.
Interface statt kompletter Support: der wichtigste Sparhebel
Das zweite Material sollte in den meisten Fällen nicht den gesamten Supportkörper drucken. Sinnvoller ist:
- Supportbasis und Äste aus dem normalen Modellmaterial,
- nur die dichten Kontaktlagen direkt unter bzw. auf dem Modell aus dem Trennmaterial,
- so wenig Materialwechsel wie möglich.
Das reduziert Wechsel, Purge-Verbrauch und Druckzeit. Gleichzeitig muss der Supportkörper nicht selbst aus einer Materialkombination bestehen, deren Lagen möglicherweise schlecht aneinander haften.
OrcaSlicer besitzt dafür getrennte Einstellungen für Support Base und Support Interface Filament. Zusätzlich gibt es die Option, das Interface-Material möglichst nicht für den Supportkörper zu verwenden.
Wichtige OrcaSlicer-Besonderheit: die Interface-Übergangslage
Ein Detail wird leicht übersehen: Sobald du einem Interface ein eigenes Filament zuweist, muss OrcaSlicer auch den Übergang vom Supportkörper zum Interface beherrschen. Bei mehreren Interface-Lagen besteht deshalb nicht automatisch jede dieser Lagen aus PETG bzw. PLA.
| Eingestellte Interface-Lagen | Interface-Material | Basis-/Bonding-Material |
|---|---|---|
| 1 | 1 Lage | 0 |
| 2 | 1 Lage | 1 Lage |
| 3 | 2 Lagen | 1 Lage |
| 4 | 3 Lagen | 1 Lage |
Die dem Modell zugewandte Lage bleibt dabei das Interface-Material. Ab zwei Interface-Lagen erzeugt OrcaSlicer normalerweise eine rückseitige Bonding-Lage im Basisfilament. Das stabilisiert den Übergang zum Supportkörper – bedeutet aber auch einen zusätzlichen Materialwechsel. Orca weist ausdrücklich darauf hin, dass der Sprung von einer auf zwei Interface-Lagen deshalb mehr verändert als nur die Dicke.
Für einen Toolchanger ist dieser Wechsel oft relativ günstig. Bei einem Single-Nozzle-Multimaterial-System kann er dagegen zusätzlichen Retract-, Lade- und Purge-Aufwand erzeugen.
PLA-Modell mit PETG-Interface
Das ist für viele Anwender die naheliegendste Kombination. Der normale Support wird aus PLA erzeugt, die Kontaktfläche unter dem Bauteil aus PETG.
Vorteile
- saubere Trennung bei geeigneter Einstellung,
- dichteres Interface möglich als bei PLA-auf-PLA-Support,
- sauberere Unterseiten bei flachen Überhängen,
- PETG muss nur in wenigen Interface-Lagen eingesetzt werden.
Worauf du achten musst
PETG wird üblicherweise heißer gedruckt als PLA. Bei einem Toolchanger ist das unkomplizierter, weil beide Düsen ihre eigenen Temperaturen behalten können. Bei einem gemeinsamen Hotend muss das System dagegen bei jedem Materialwechsel auf die passende Temperatur reagieren – und zusätzlich verhindern, dass Reste des jeweils anderen Materials die Trennwirkung verändern.
Bei filigranen Supportflächen kann außerdem zu wenig PETG auf dem PLA-Supportkörper schlecht haften. Genau hier helfen eine dichte Interface-Struktur und die von OrcaSlicer vorgesehene Bonding-Lage.
PETG-Modell mit PLA-Interface
Auch die Gegenrichtung funktioniert in vielen Setups sehr gut. Das Modell und der Supportkörper bestehen aus PETG, die Kontaktlage aus PLA. Gerade bei großflächigen PETG-Unterseiten kann diese Kombination viel Nacharbeit sparen, weil klassischer PETG-Support bei zu kleinem Abstand ausgesprochen hartnäckig haften kann.
Hier ist besonders wichtig, dass die PLA-Interface-Lage selbst zuverlässig gedruckt wird. Eine zu hohe Düsentemperatur kann PLA stärker verschmieren oder seine Oberfläche verändern. Ein Toolchanger mit separaten Hotends hat deshalb erneut einen deutlichen Vorteil gegenüber einem gemeinsamen Schmelzkanal.
Top Z Distance: 0 mm ist möglich – aber kein Dogma
Beim klassischen Support aus demselben Material ist ein definierter Z-Spalt notwendig, damit sich Support und Bauteil nicht dauerhaft verschweißen. Bei einem Trennmaterial kann dieser Abstand deutlich kleiner werden und wird in manchen etablierten Profilen auf 0 mm gesetzt.
Das sollte trotzdem als Testwert und nicht als Naturgesetz verstanden werden. Wenn sich die Fläche nur mit Gewalt lösen lässt, einzelne Linien des Interfaces am Modell kleben bleiben oder die Oberfläche beschädigt wird, ist ein kleiner Abstand sinnvoller. Umgekehrt verschenkt ein unnötig großer Z-Abstand den Hauptvorteil des Trennmaterials.
OrcaSlicer definiert Top und Bottom Z Distance ausdrücklich als Abstand zwischen Support-Interface und Objekt. Für eine neue Filamentkombination ist ein kleiner Testkörper mit unterschiedlichen Kontaktabständen wesentlich sinnvoller als direkt ein 15-Stunden-Bauteil.
Interface-Lagen: eine, zwei oder drei?
Mehr Interface-Lagen erzeugen eine stabilere und gleichmäßigere Auflage. Gleichzeitig erhöhen sie Druckzeit, Materialwechsel und Materialverbrauch. OrcaSlicer weist zudem darauf hin, dass zusätzliche Interface-Lagen schwieriger abzuziehen sein können.
| Interface | Wann sinnvoll? | Trade-off |
|---|---|---|
| 1 Lage | kleine Kontaktflächen, Toolchange minimieren, erste Tests | wenig Material, aber empfindlicher gegen Lücken |
| 2 Lagen | solider Allround-Test | in Orca bereits Basis-/Bonding-Lage + Interface-Material |
| 3 Lagen | größere, kritische Unterseiten | stabiler, aber mehr Zeit und Wechsel |
Für große horizontale Flächen sind zwei bis drei dichte Interface-Lagen oft robuster als eine einzige. Für kleine Supports kann eine Lage völlig ausreichen. Entscheidend ist nicht die höchste Zahl, sondern eine möglichst durchgängige Kontaktfläche.
Interface Spacing und Pattern
In OrcaSlicer bedeutet Interface Spacing = 0 ein solides Interface. Ein vollständig dichtes Interface kann die Unterseite hervorragend tragen, braucht aber mehr Material und erzeugt eine größere reale Kontaktfläche zwischen PLA und PETG.
Ein leichtes Spacing kann das Ablösen erleichtern und spart Material, kann bei großen Überhängen aber sichtbare Linien oder Durchhängen erzeugen. Das optimale Verhältnis hängt von Geometrie und Layerhöhe ab.
OrcaSlicer bietet mehrere Muster. Rectilinear ist ein guter, einfach zu interpretierender Startpunkt. Concentric kann bei bestimmten Konturen angenehm abzuziehen sein. Rectilinear Interlaced versteift mehrlagige Interfaces, weil die Linien zwischen den Lagen ihre Richtung wechseln.
Kühlung der Support-Schnittstelle
OrcaSlicer besitzt eine eigene Support interface fan speed. Laut Dokumentation kann eine höhere Lüftergeschwindigkeit die Bindung zwischen Support und Bauteil reduzieren und dadurch die Trennung erleichtern.
Das ist jedoch kein Regler, den man pauschal auf 100 % stellen sollte. Bei PETG kann sehr starke Kühlung die Layerhaftung des gedruckten Interfaces selbst verändern; bei großen Bauteilen kann lokal starke Kühlung außerdem Temperaturspannungen fördern. Nutze den Parameter deshalb gezielt, wenn die Kontaktfläche zu stark bindet, und prüfe gleichzeitig, ob die Interface-Lagen weiterhin geschlossen gedruckt werden.
Support/Object XY Distance nicht vergessen
Der Z-Abstand betrifft nur die vertikale Trennfläche. Seitliche Supportwände können trotzdem am Modell anliegen. Deshalb muss auch der Support/Object XY Distance sinnvoll eingestellt sein.
Ein typischer Fehler ist, einen sehr engen PLA/PETG-Z-Abstand zu verwenden und anschließend auch den seitlichen Abstand aggressiv zu reduzieren. Das kann zu Materialkontakt an Flanken führen, der beim Entfernen Kanten beschädigt. Besonders bei organischen Supports lohnt sich die Vorschau Schicht für Schicht.
Toolchanger: der ideale Anwendungsfall
Bei einem echten Toolchanger bleiben PLA und PETG in getrennten Hotends. Das bringt mehrere Vorteile:
- kein fremdes Material muss aus derselben Schmelzzone gespült werden,
- beide Hotends behalten materialspezifische Temperaturprofile,
- die Support-Schnittstelle erzeugt zwar Toolchanges, aber deutlich weniger Materialabfall als ein Single-Nozzle-System,
- Materialkontamination an der eigentlichen Trennfläche ist leichter zu vermeiden.
Das heißt nicht, dass ein Toolchanger gar kein Priming benötigt. Nach dem Parken können Hotends oozen oder beim Wiederaufnehmen zunächst unterextrudieren. Prusa beschreibt für den XL beispielsweise, dass die geparkte Düse abkühlt und eine Mindestmenge am Wipe/Prime Tower den stabilen Wiederanlauf unterstützt.
Je stärker sich die Materialien unterscheiden, desto wichtiger werden trockene Filamente, saubere Düsen und ein zuverlässiger Toolchange. Ein PETG-Faden, der beim Parken an der Düse hängen bleibt und später in die PLA-Grenzfläche gezogen wird, kann die eigentlich saubere Trennung lokal ruinieren.
Single-Nozzle mit AMS/MMU: funktioniert, kostet aber mehr
Auch mit einem gemeinsamen Hotend lässt sich PLA/PETG als Support-Interface nutzen. Hier müssen jedoch drei zusätzliche Faktoren berücksichtigt werden:
- Temperaturwechsel: das Hotend muss zwischen den passenden Bereichen wechseln.
- Purge/Flush: die vorherige Materialart muss ausreichend verdrängt werden.
- Wechselzahl: zusätzliche Interface-Lagen können hunderte Materialwechsel erzeugen.
Ausgerechnet bei einem Support-Interface ist eine saubere Materialtrennung wichtig. Zu wenig Purge kann dazu führen, dass PLA und PETG in der Grenzlage vermischt werden und die gewünschte schlechte Haftung lokal verschwindet. Zu viel Purge produziert dagegen den Müll, den man durch „nur Interface statt kompletter Support“ eigentlich vermeiden wollte.
Deshalb passt dieses Thema direkt zu unserem Guide Purge-/Prime-Tower optimieren.
Warum „Flush into Support“ hier mit Vorsicht zu behandeln ist
Beim normalen Farbwechsel ist Support ein attraktiver Ort für Spülmaterial, weil er später entsorgt wird. Bei einer funktionalen PLA/PETG-Trennschicht ist diese Logik gefährlicher: Wenn ungeplantes Restmaterial in die dichten Interface-Lagen gelangt, kann sich deren Haftverhalten ändern.
Spüle überschüssiges Material daher lieber in unkritische Supportbereiche oder Infill, wenn der Slicer das zuverlässig trennt. Die eigentliche Kontaktlage sollte möglichst aus dem vorgesehenen Interface-Material bestehen.
Prime/Wipe Tower bei gemischten Materialien
Ein weiterer Stolperstein: PLA und PETG haften nicht nur am Modell schlecht aufeinander – sie können auch den Prime Tower schwächen. Prusa weist beim XL darauf hin, dass gemischte Materialien im Tower untereinander schlecht haften können. Eine Möglichkeit ist, einen bestimmten Extruder als Wipe-Tower-Extruder festzulegen, damit der Tower eine konsistentere Materialstruktur erhält.
Wer einen Toolchanger mit PLA/PETG-Interface einsetzt, sollte deshalb nicht nur das Modell betrachten. Ein umkippender oder delaminierender Prime Tower kann einen ansonsten perfekt konfigurierten Druck zerstören.
Startprofil: so würde ich einen neuen PLA/PETG-Test aufbauen
Die folgenden Werte sind bewusst Startpunkte, keine universellen Presets:
| Einstellung | Startpunkt | Danach optimieren |
|---|---|---|
| Supportkörper | Modellmaterial | nur bei speziellen Gründen ändern |
| Interface-Filament | Gegenmaterial: PLA ↔ PETG | Filamentpaar separat testen |
| Top Interface Layers | 1–3 | so wenige wie zuverlässig nötig |
| Interface Pattern | Rectilinear | bei Geometriebedarf Concentric/Interlaced testen |
| Interface Spacing | dicht bis sehr klein | erhöhen, wenn unnötig massiv |
| Top Z Distance | klein; 0 mm gezielt testen | leicht erhöhen, wenn Trennung zu aggressiv |
| XY Distance | nicht unnötig eng | an Kontur und Supportstil anpassen |
| Interface Fan | Materialprofil als Ausgangspunkt | erhöhen, wenn Grenzfläche zu stark bindet |
Der beste Testkörper ist nicht ein Benchy
Für Support-Interfaces brauchst du einen Test, der die tatsächliche Grenzfläche abbildet. Sinnvoll ist ein kleiner Körper mit mehreren horizontalen Überhängen, jeweils mit unterschiedlichen Einstellungen. Beurteile danach:
- Lässt sich das Interface in einem Stück oder sauber in Bahnen entfernen?
- Bleiben PLA- oder PETG-Reste am Bauteil?
- Wie glatt ist die gestützte Unterseite?
- Sind einzelne Bereiche verschmolzen?
- Ist die Interface-Lage während des Drucks stabil geblieben?
- Wie viele zusätzliche Toolchanges erzeugt das Profil?
Erst wenn dieser Test funktioniert, lohnt sich ein großes funktionales Bauteil.
Typische Fehler und ihre Ursachen
| Problem | Wahrscheinliche Ursache | Erster Test |
|---|---|---|
| Interface klebt zu stark | zu viel Materialvermischung, Temperatur hoch, Abstand zu eng | Purge prüfen, Z-Distance leicht erhöhen |
| Unterseite hängt durch | Interface zu grob oder zu weit entfernt | Spacing verkleinern, mehr Interface-Lagen |
| Interface löst sich schon beim Drucken | zu wenig Haftung zum Supportkörper | Bonding-Lage/Interface-Lagen prüfen |
| Prime Tower delaminiert | PLA/PETG wechseln sich ungünstig im Tower ab | konsistenten Tower-Extruder/Strategie testen |
| viele Fäden am Toolchange | feuchtes Material, Standby-Temp, Oozing | Filament trocknen, Park-/Prime-Strategie prüfen |
| extrem lange Druckzeit | zu viele Interface-Lagen und Wechsel | Interface auf notwendige Lagen begrenzen |
Wann PLA/PETG nicht die beste Lösung ist
Die Kombination ist stark, aber nicht für jedes Projekt optimal:
- sehr hohe Bauteiltemperaturen: andere Materialfamilien können geeigneter sein,
- komplizierte Innenhohlräume: ein lösliches Supportmaterial kann trotz höherer Kosten überlegen sein,
- Single-Nozzle mit extrem vielen Kontaktflächen: Purge- und Wechselzeit können den Nutzen überwiegen,
- kritische Bauteile: vorher prüfen, ob kleinste Interface-Reste die Funktion beeinflussen,
- unbekannte Spezialrezepturen: PLA+ und modifiziertes PETG können anders haften als Standardformulierungen.
PLA/PETG vs. spezielles Supportfilament
Kommerzielle Supportfilamente sind gezielt auf Trennbarkeit ausgelegt und können in einem abgestimmten Materialsystem reproduzierbarer funktionieren. PLA/PETG hat dagegen einen praktischen Vorteil: Viele Nutzer haben beide Materialien ohnehin im Regal, und das Interface-Material lässt sich nach dem Druck normal entsorgen, ohne erst einen wasserlöslichen Support vollständig auszuwaschen.
Wasserlösliche Materialien wie PVA/BVOH bleiben für komplexe Geometrien interessant, bringen aber eigene Anforderungen an Feuchtigkeit, Lagerung und Druckstabilität mit.
Fazit
PLA und PETG als gegenseitiges Support-Interface gehören zu den sinnvollsten Anwendungen eines Toolchangers. Der Vorteil entsteht nicht dadurch, den kompletten Support mit dem zweiten Material zu drucken, sondern durch eine gezielte, dünne Trennschicht an genau der Stelle, an der klassischer Support sonst zwischen Oberflächenqualität und Entfernbarkeit kompromittieren muss.
Die beste Strategie lautet: Supportkörper im Modellmaterial lassen, Interface gezielt zuweisen, Z-Abstand kontrolliert reduzieren, Interface-Lagen nicht unnötig erhöhen und die tatsächliche Kontaktfläche an einem kleinen Testteil prüfen. Bei Toolchangern bleibt der Materialwechsel vergleichsweise sauber; bei AMS/MMU-artigen Single-Nozzle-Systemen müssen Purge und Temperaturwechsel zusätzlich in die Rechnung.
