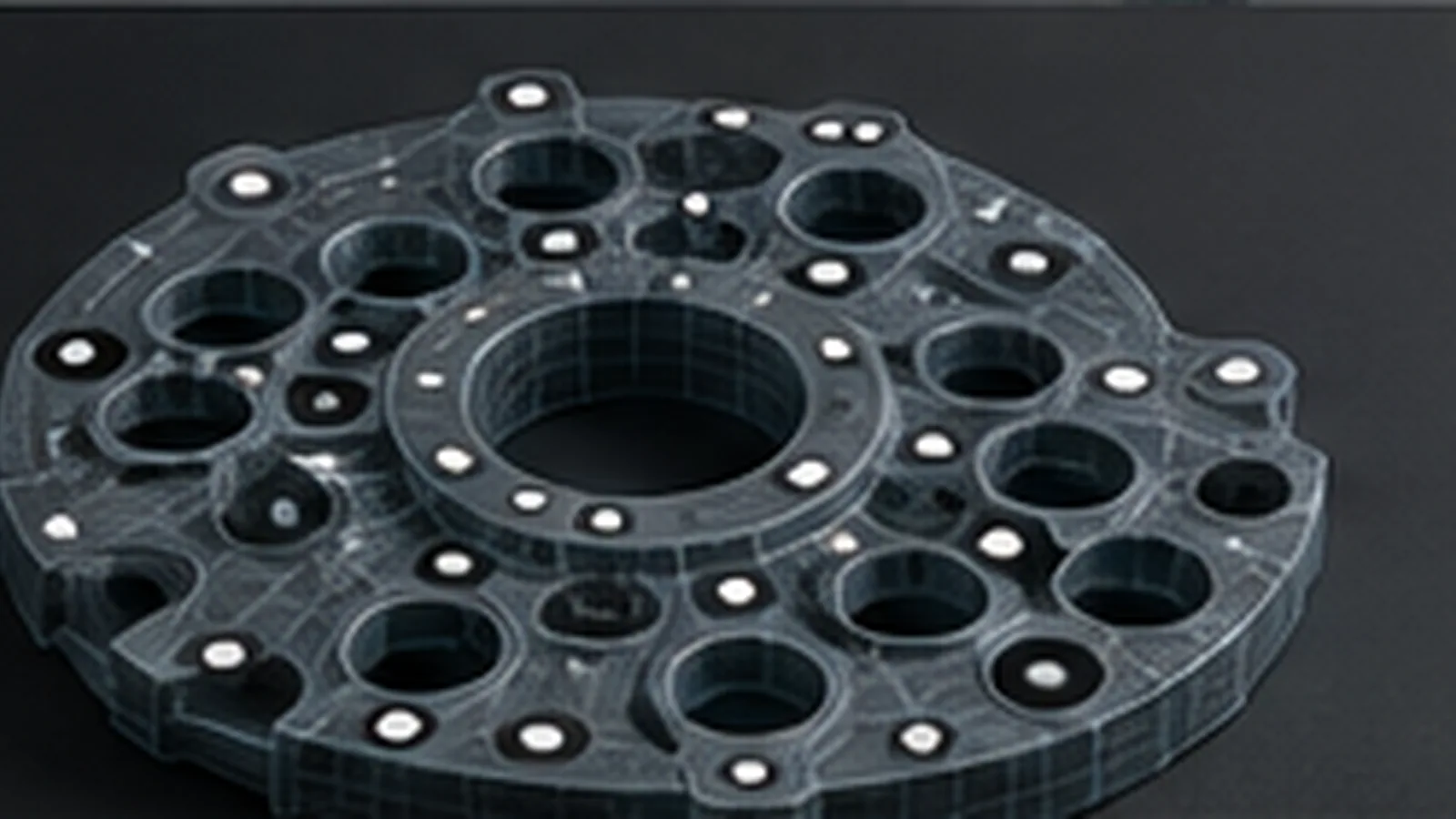

Marker geben dem Scanner wiedererkennbare räumliche Referenzen. Sie helfen bei positionsbedingtem Trackingverlust, beseitigen aber weder Reflexionen noch fehlende Oberflächenmessung. Dieser Guide führt vom passenden Trackingmodus zu einem überprüften Markeraufbau, ohne eine universelle Punktzahl oder einen festen Zentimeterabstand zu versprechen.
1. Zuerst den Trackingmodus prüfen
Prüfe im Handbuch des konkreten Scanners und Modus, ob er Marker-, Geometrie- oder Texturtracking verwendet. Ein strukturreiches Bauteil kann für Geometrietracking geeignet sein; eine glatte, symmetrische Fläche liefert weniger eindeutige Bezugspunkte. Ein vorgeschriebener Markermodus lässt sich nicht durch ein hübsches Oberflächenmuster ersetzen.
Shining 3D nennt für FreeScan Combo/Combo+ im Lasermodus mindestens vier gleichzeitig sichtbare Marker. Das ist eine modellbezogene Regel, kein Mindestwert für jeden Scanner. Nutze die Vorgabe deines Systems und plane Reserve an Übergängen. Mehr Marker lösen ein falsches Belichtungs- oder Modusproblem nicht automatisch.
2. Ein eindeutiges Muster entlang des Scanwegs planen
Verteile Marker über den tatsächlich geplanten Weg, ohne Reihen und wiederholte symmetrische Gruppen. Die Rigil-Dokumentation empfiehlt eine gleichmäßige, zufällige Verteilung. Gleichmäßig bedeutet dabei Abdeckung ohne große Lücken, nicht ein regelmäßiges Raster.
Bewege den Scanner vor der Aufnahme langsam entlang der Route. Prüfe im Kamerabild, ob passende Referenzen erkannt werden, bevor vorherige verschwinden. Wähle Größe und Abstand anhand der zulässigen Arbeitsdistanz und Kameraerkennung, nicht nach einem pauschalen Zentimeterwert. Ein Marker, der im Bild winzig, unscharf oder verdeckt erscheint, hilft wenig.
3. Marker am Objekt oder an einem starren Träger?
Direkt auf dem Objekt folgen Marker dessen Bewegung, können aber kritische Geometrie verdecken. Bei kleinen Teilen kann ein markierter Träger die Oberflächen freihalten. Entscheidend ist: Objekt und Referenzträger müssen während der jeweiligen Aufnahme ihre relative Lage beibehalten.
Auf einem Drehteller sollen Referenzen und Bauteil gemeinsam rotieren. Ein verrutschendes Objekt passt nicht mehr zum Markerrahmen. Marker im feststehenden Hintergrund sind kein Ersatz für mitrotierende Referenzen. Nach dem Umdrehen des Bauteils ist die zuvor gemessene Beziehung verändert; plane eine separate Aufnahme und geeignete gemeinsame Geometrie für das spätere Alignment.
Illustratives Beispiel: Für ein kleines Gehäuse bleibt die Montagefläche frei. Marker liegen auf einem starren Träger daneben. Prüfe vor der Aufnahme, dass das Gehäuse befestigt ist, der Träger im Sichtfeld bleibt und seine Punkte bei der geplanten Drehung nicht hinter dem Objekt verschwinden. Das ist eine Planungshilfe, kein bestätigter Testaufbau.
4. Erkennung prüfen, bevor du weitere Punkte klebst
| Beobachtung | Zuerst prüfen | Nächster Schritt |
|---|---|---|
| Viele Punkte sichtbar, aber kaum erkannt | Markerbild, Belichtung, Fokus/Abstand und unterstützter Markertyp | Eine Einstellung ändern und Erkennung erneut prüfen. |
| Tracking bricht an einer Ecke ab | Verdeckung und Sichtfeld beim Richtungswechsel | Referenzen am Übergang ergänzen oder Scanweg ändern. |
| Bauteil erhält doppelte Kanten | Bewegung relativ zum Träger oder fehlerhaftes Wiederaufnehmen | Zum letzten guten Abschnitt zurück; betroffenen Scan neu erfassen. |
| Tracking stabil, aber Oberfläche löchrig | Optische Oberfläche statt Markeranzahl | Zum Guide für schwierige Oberflächen wechseln. |
Die Anzeige eines Trackingfehlers ist noch keine eindeutige Diagnose. Verändert sich die Geometrie schleichend, prüfe auch einen wiederholt erfassten Bereich. Verschobene Kanten können auf Registrierung, Bauteilbewegung oder fehlerhafte Messpunkte hinweisen; mehr Marker sind nur eine der möglichen Maßnahmen.
5. Kritische Flächen freihalten und Vorbereitung kontrollieren
Klebe Marker nicht über Bohrungen, Gravuren oder Maße, die du später rekonstruieren willst. Beschädigte, verschmutzte oder stark gekrümmte Marker sind schlechte Referenzen. Prüfe die Haftung und Verträglichkeit auf empfindlichen Oberflächen; ein ablösbarer Träger ist nur geeignet, wenn auch er sicher sitzt.
Ist eine Mattierung erforderlich, richte die Reihenfolge nach Spray- und Scanneranleitung aus und halte die Markerflächen erkennbar. Nach jeder Behandlung das Kamerabild erneut kontrollieren. Software kann Markerbereiche entfernen oder interpolieren; prüfe diese Zonen im Mesh, statt ihre Rekonstruktion ungeprüft als Messung zu übernehmen.
6. Aufnahme und Ergebnis getrennt freigeben
- Modus, Markertyp und Arbeitsabstand zum konkreten System passend gewählt?
- Referenzmuster entlang des gesamten Wegs erkennbar und ohne wiederholte Gruppen?
- Objekt und Markerträger zueinander unbewegt?
- Trackingabbrüche und Wiederaufnahme kontrolliert, ohne verschobene Teilbereiche?
- Markerzonen und Funktionsmaße im fertigen Mesh überprüft?
Erst danach geht es zur Punktwolke→Mesh-Aufbereitung. Bleibt die Position stabil, fehlen aber Messpunkte auf Glanz oder transparenten Zonen, hilft der Guide für schwierige Oberflächen.
